Z-probe на оптопаре

Классический Z-probe с пружиной и микропереключателем обеспечивает не очень хорошую повторяемость измерений уровня стола. Лучшими характеристиками обладает узел с оптическим датчиком, у которого щуп перемещается под действием собственного веса, а фиксация в верхнем положении осуществляется с помощью магнита http://www.thingiverse.com/thing:805858. Конструкция, предложенная на этом сайте показалась слишком большой и была слегка переделана.

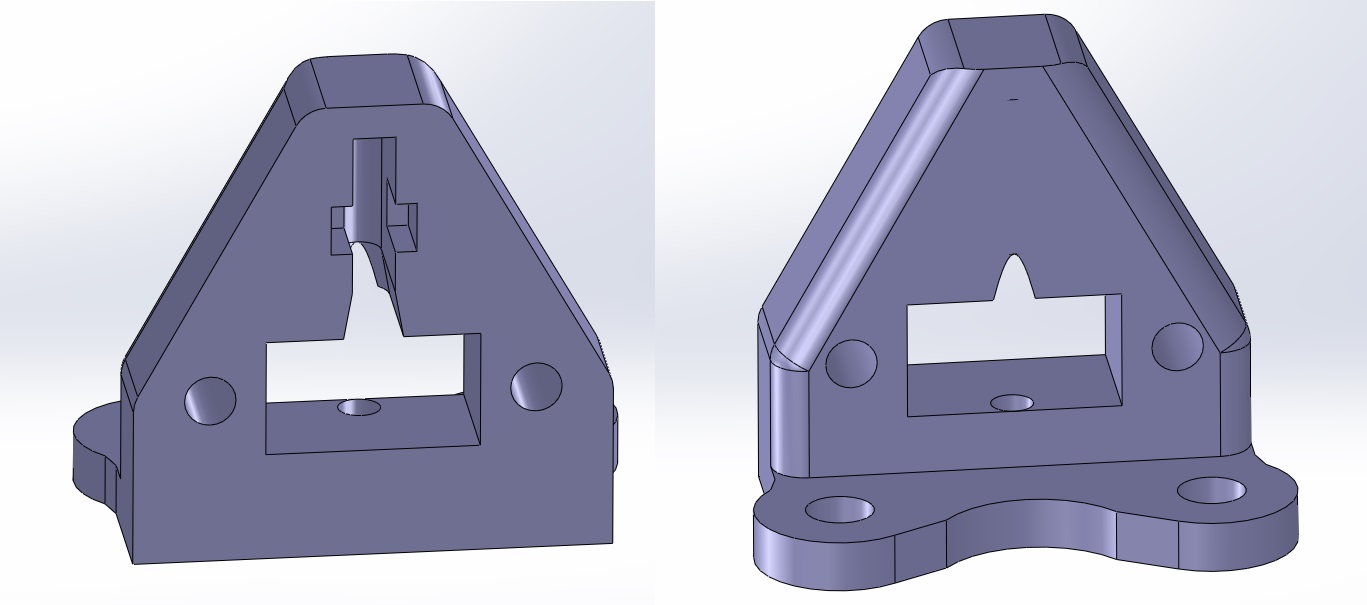

STL модель: Opto_Z-probe.STL

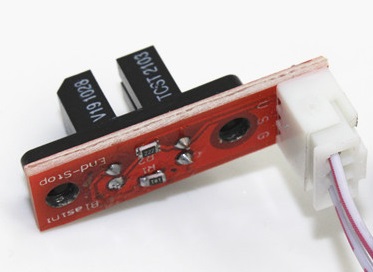

Конструкция рассчитана на установку стандартной оптопары:


В качестве щупа используется шестигранный ключ с шаром на 1.5 мм.
Магнит извлечён из узла парковки головок из старого винчестера.
