Ложементы плеча и предплечья

Ложементы плеча и предплечья

Ложементы изготовлены из пластикового желоба водосточной системы RainWay 90. Пластик, из которого изготовлен этот желоб обладает низкой теплопроводностью и поэтому очень хорошо поддаётся локальной тепловой обработке с помощью термофена.

Каждый ложемент состоит из двух отрезков желоба одинаковой длины, вложенных один в другой и скреплённых между собой с помощью трубчатых алюминиевых заклёпок.

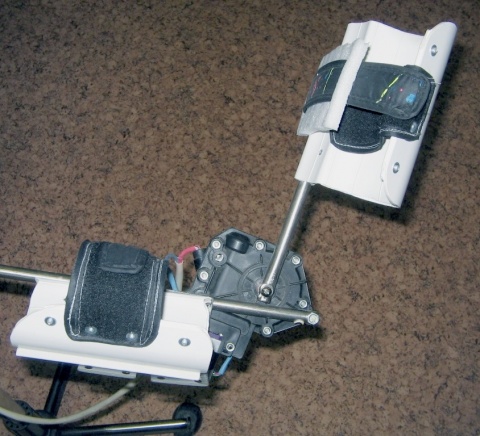

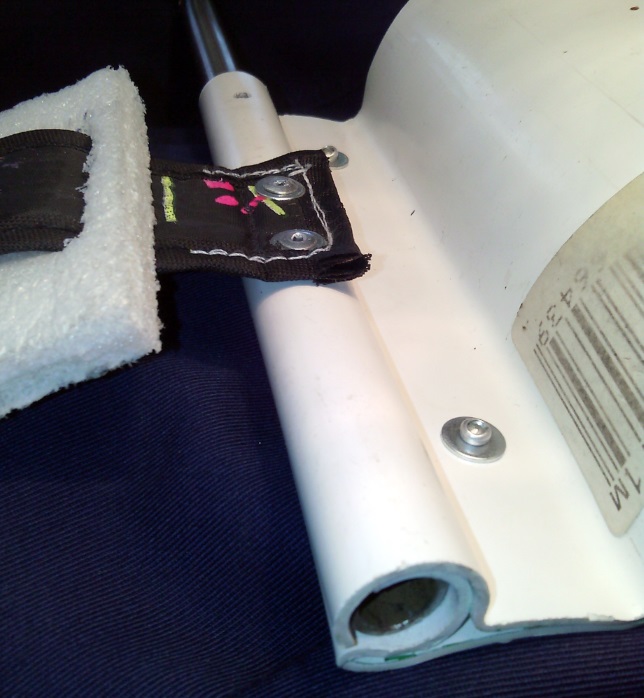

Ложемент предплечья установлен на рычаг при помощи имеющегося у него элемента жёсткости. Диаметр этого элемента близок к диаметру трубки рычага - 12 мм.



Ложемент надвигается на трубку рычага. Вращая ложемент вокруг рычага, находят положение, при котором ось вторичного вала мотопривода совпадает с осью вращения локтевого сустава, а предплечье параллельно рычагу.

  В этом положении ложемент фиксируется
  с помощью   заклепок.

  Эти же заклёпки можно использовать
  для крепления ремня.

Конструкция ложемента предплечья и его крепление обеспечивают этому узлу некоторую упругость, что является элементом пассивной безопасности устройства.

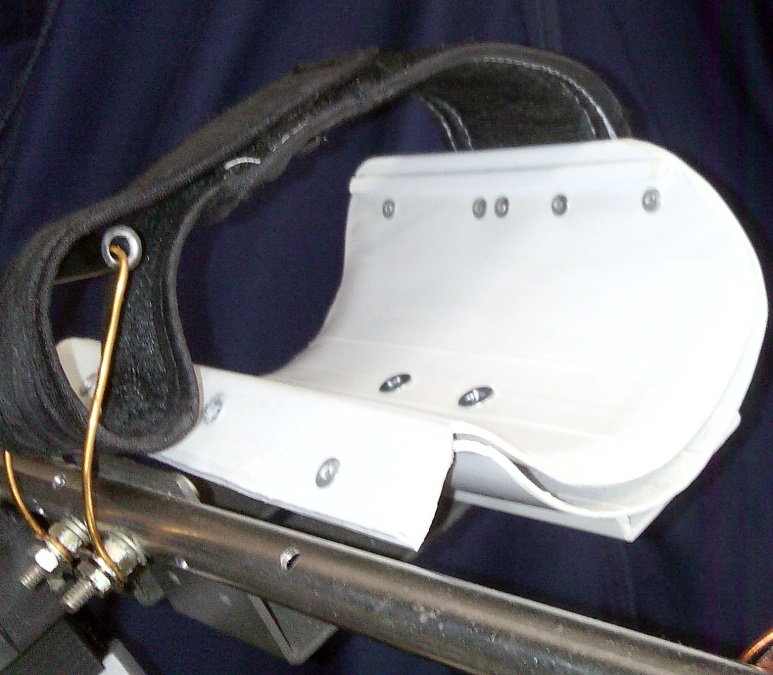

Ложемент плеча изготовлен аналогичным способом.

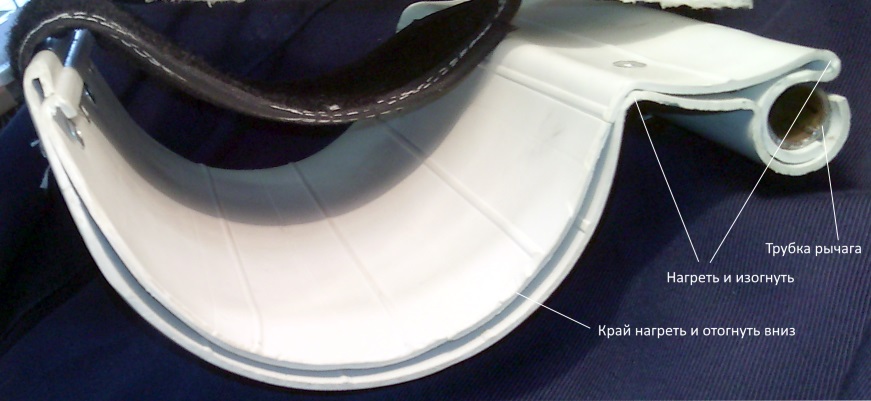

     Перед сборкой отрезки желоба нужно равномерно
  нагреть и увеличить радиус их изгиба примерно в
  полтора раза.

  Крепление ложемента к рычагу осуществляется с
  помощью металлических Г-образных кронштейнов.

  Трубчатые элементы жесткости желоба отрезаются.

Ложемент закрепляют в таком положении, при котором ось вторичного вала мотопривода совпадает с осью вращения локтевого сустава, а плечо, с учётом толщины мягкой прокладки (на фото не показана), параллельно рычагу.
