AD22151 Datasheet

AD22151 представляет собой сочетание интегрального элемента Холла (ЭХ) и высококачественного инструментального усилителя. Для уменьшения влияния нестабильности холловского остаточного напряжения U0 предусмотрена модуляция сигнала с ЭХ с последующей его демодуляцией. Кроме того, микросхема имеет встроенный датчик температуры.

Схемотехника AD22151 позволяет производить регулировку чувствительности, установку напряжения смещения на выходе и настройку схемы термостабилизации параметров при помощи внешних двух или трех резисторов.

Микросхемы отличаются высокой магнитной чувствительностью Su хорошей линейностью характеристики преобразования и термостабильностью основных параметров в широком диапазоне температур.

Основные параметры  AD22151:

1
Напряжение питания, В
4, 5 - 6,0
2
Ток потребления, мА
6 - 10
3
Выходной ток, мА, не более
5
4
Чувствительность по напряжению, мВ/мТл
4 (Кu = 1), 60 (Кu = 15)
5
Нелинейность характеристики преобразования, %
±0,1
6
Динамический диапазон, мТл
±600 (Кu =1)
7
Выходное напряжение при В = 0, В
Un/2
8
Рабочая полоса частот преобразования, Гц
0-5700 (S = 50 мВ/мТл)
9
Напряжение шума на выходе (при В = 0), мВ
3,2 (ΔF = 250 Гц)
1,0(ΔF = 250 Гц)
10
Температурный коэффициент чувствительности, %/°С
-(0,01 - 0, 1)
11
Температурный дрейф нуля, %/°С
-0,04... +0,18

Эта микросхема использована как сменный датчик магнитного поля в экспериментальной установке "Сканирующий магнитополяриметрический комплекс".

Были изготовлены два варианта датчика магнитного поля на микросхеме AD22151:

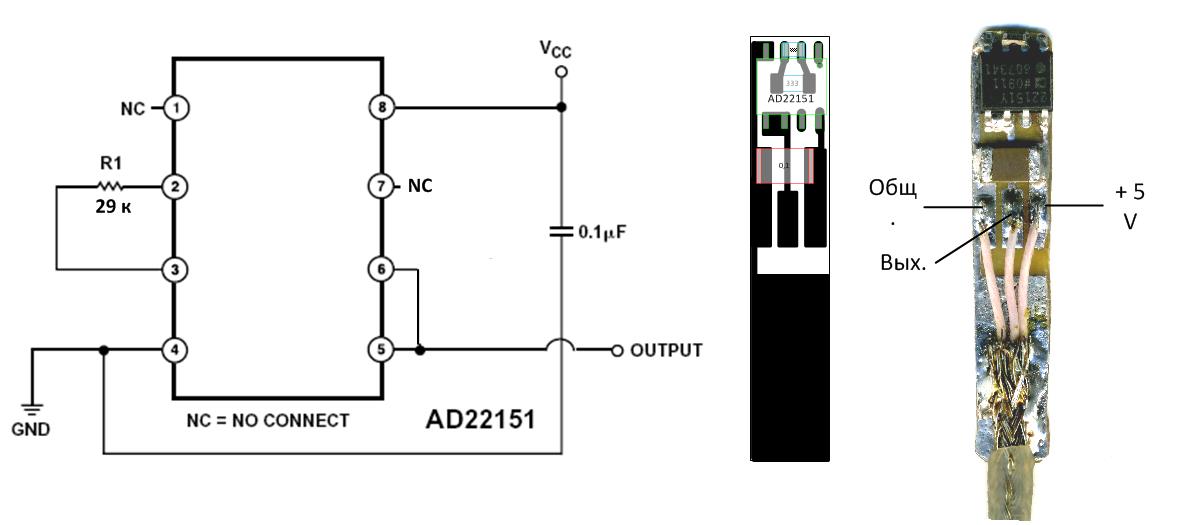

  1. Чувствительность  - 4 мВ/мТл. Диапазон - ± 500  мТл. (Ku=1)

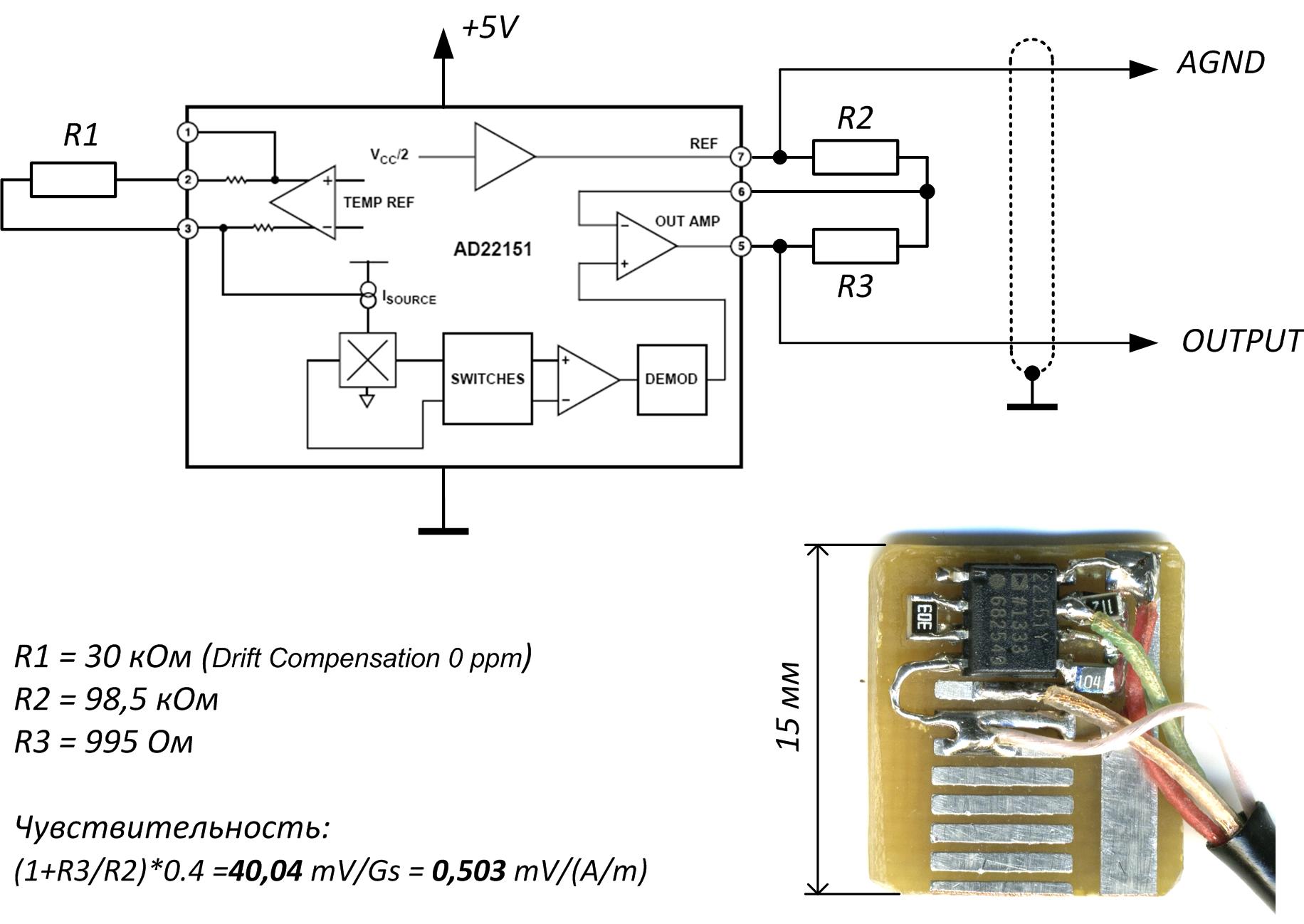

  2. Чувствительность - 400 мВ/мТл. Диапазон - ± 5 мТл. (Ku=100)

  3.
